در سقف های تیرچه بلوک

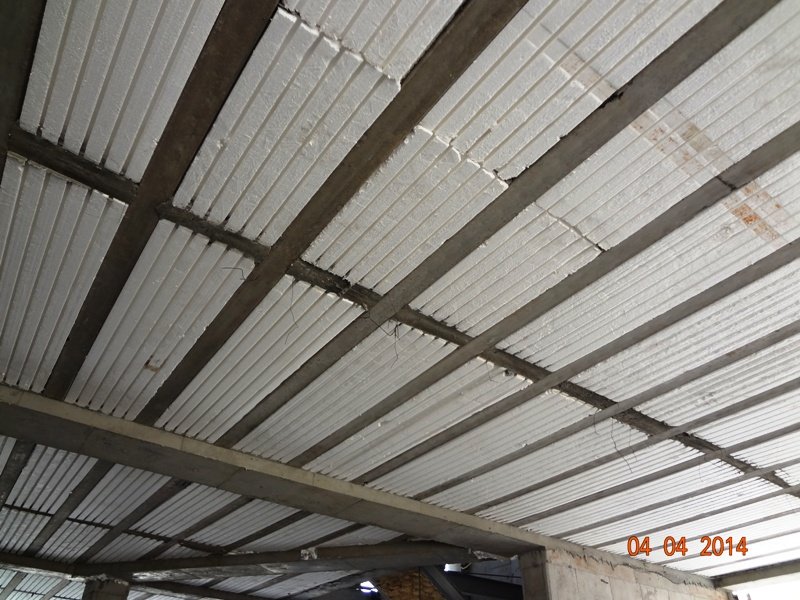

کلاف میانی با عناوینی دیگر مانند تای بیم و یا کلاف عرضی یکی از اجزای سقف های تیرچه بلوک می باشد. برای تقویت دیافراگم افقی ساختمان در امتداد عمود بر امتداد تیرچه ها و برای توزیع یکنواخت بار روی سقف تیرچه و بلوک وهمچنین در محلهایی که بار منفرد موجود باشد، در سقف تعبیه میشود.
بیشتر بخوانید: تیرچه فلزی چیست؟
علت استفاده
نیاز ویا عدم نیاز به کلاف عرضی، با توجه به بارهای وارده بر ساختمان تعیین میگردد. به طور کلی اجرای کلاف ، به منظور جلوگیری ازپیچش تیرچه ها طراحی می شوند.
ضوابط و محدودیت های کلاف میانی
- جهت کلاف عرضی عمود بر تیرچه ها میباشد. حداقل عرض آن برابر عرض بتن پاشنه یک تیرچه (۱۰ سانتی متر) و ارتفاع آن برابر ارتفاع سقف خواهد بود.
- میلگردهای کلاف عرضی حداقل یک عدد در بالا و حداقل یک عدد در پایین آن تعبیه می شوند. این میلگردها آجدار و حداقل قطر آنها ۶میلیمتر خواهد بود.
- استفاده از میلگرد هایی به قطر ۸ یا ۱۰ میلی متر به فاصله حداکثر ۵۰ سانتی متر به عنوان سنجاقی.
- در صورتی که بار زنده سقف کمتر از ۳۵۰کیلوگرم بر مترمربع و طول دهانه مؤثر کمتر از ۴متر باشد، نیازی به تعبیه تای بیم نیست. ولی اگر در این حالت، طول دهانه بیشتر از ۴متر باشد، یک کلاف عرضی در سقف تعبیه میشود. حداقل سطح مقطع آرماتورهای طولی این کلاف، برابر نصف سطح مقطع آرماتورهای کششی وسط دهانه تیرچه ها میباشد.
- در صورتی که بار زنده سقف بیشتر از ۳۵۰کیلوگرم بر مترمربع و طول دهانه مؤثر کمتر از ۴متر باشد، یک کلاف عرضی مورد نیاز است. در این حالت برای طول دهانه ۴متر تا ۷متر، دو تای بیم و برای دهانه بیش از ۷متر، ۳ تای بیم اجرا میشوند. حداقل سطح مقطع آرماتورهای طولی هر کلاف، برابر سطح مقطع آرماتورهای کششی وسط دهانه تیرچه ها میباشد.
- در صورتیکه بار منفرد سبک روی سقف وارد شود، باید توسط کلاف های میانی مناسب، بارمنفرد وارده را روی تیرهای Tشکل پخش نمود.
روش اجرای کلاف میانی
مطابق نقشه های اجرایی سقف تیرچه بلوک، ابتدا جانمایی قرارگیری تای بیم و تعداد آن در هر یک از دهانه های سقف مشخص می شود.
در مرحله بعد با استفاده از قالب های فلزی و یا تخته های طولی به عرض حداق ۱۰ سانتی متر، زیر محل تای بیم ها بسته می شوند.
پس از مرحله قالب بندی، آرماتور بندی تای بیم مطابق دیتیل اجرایی داده شده در نقشه های اجرایی انجام می شود. و در صورت مشخص نشدن مشخصات اجرایی کلاف، با استفاده از نشریه ۵۴۳ بایستی اجرا گردد. آرماتور بندی تای بیم نیز شامل آرماتور بالایی، آرماتور پایینی و سنجاقی جهت کلاف نمودن این دو میلگرد می باشد.
فراوانی علم و آگاهی همواره بر شما جاری باد.
