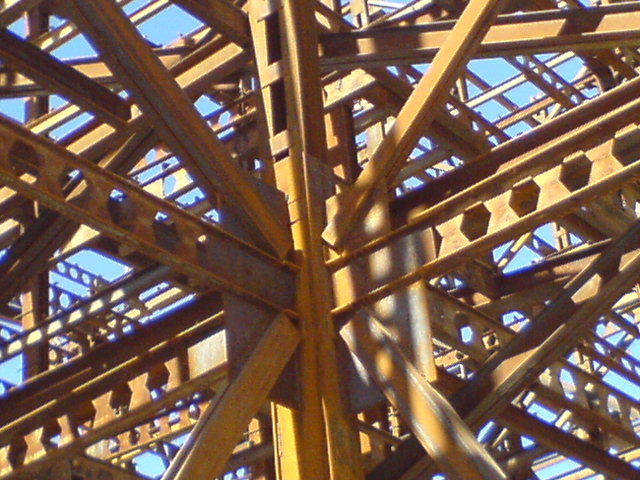

اتصالات اسکلت فلزی به دو دسته کلی تقسیم می شوند:
- اتصال ساده
- اتصال صلب تیرو ستون
نکات مهم در مورد اتصال ساده
- استفاده در قاب های ساده یا اتصال تیرهای فرعی به اصلی.
- هیچ گونه گیرداری در محـل اتصـال وجـود نـدارد و دوران در محـل اتصال به راحتی صورت می گیرد.
- نوع ساده این اتصال، استفاده از نبشی های جان با یا بدون نبشـی هـای نشیمن می باشد.
- این نوع اتصال فقط بـرای انتقـال نیـروی برشـی طـرح و محاسـبه مـی گردد.
اتصالات ساده تیر به ستون و شاهتیر
این اتصالات بر دو نوع هستند:
- اتصال با جفت نبشی جان:معمولا دو عدد نبشـی را در کارخانـه به جان تیر جوش می دهند . جوش های بین نبشی و سـتون یـا شـاهتیر رادر کارگاه در روی کار انجام می دهند .
- اتصال با نبشی نشیمن:ایـن نـوع اتصـال را در عکـس العمل هـای نسبتا کوچک تا حدود ۱۵تن به کار می برند. نبشی نشیمن عمل نصب و تنظیم تیر را آسان می کند .
این نبشی را معمولا قبلا در کارخانه یا پای کار در ارتفاع لازم به سـتون جوش می دهند و بعد تیر روی آن سوار و بـه آن جـوش مـی شـود . دراین اتصال ، نبشی کمکی دیگری در بالای تیر نصب و جوش مـی شـود که در محاسبه در مقابل عکس العمل های تکیه گاه به حساب نمی آیـد وعمل آن تنها ثابت کردن تیر در محل خود و تامین تکیه گـاه عرضـی و جلوگیری از غلتیدن آن است. لازم به ذکر است که وقتی عکس العمل زیادتر از حد تحمل نبشی گردد ، می توان از نبشی تقویت شده مثلثی یامستطیلی استفاده کرد . ضخامت صفحه نشیمن گاه در حـدود ضـخامت بال تیر انتخاب می شود.
بیشتر بخوانید: نحوه صحیح جوشکاری
اتصال گیردار
نکات مهم در این اتصال به شرح زیر می باشد:
- استفاده در قاب خمشی
- عکس اتصال ساده با توجه بـه درجـه گیـرداری، در آن دورانـی صـورت نمی گیرد.
- اتصال صفحات در بالا و پایین علاوه بر اتصال جـان تیـر بـه بـال سـتون متصل می گردد.
انواع اتصال تیر به ستون
- اتصال یک پل ممتد به ستون.
- اتصال دو پل به ستون کناری.
- اتصال سه پل به ستون.
- اتصال دو پل ممتد خورجینی.
- اتصال دو پل ممتد خورجینی و دو پل غیر ممتد.
