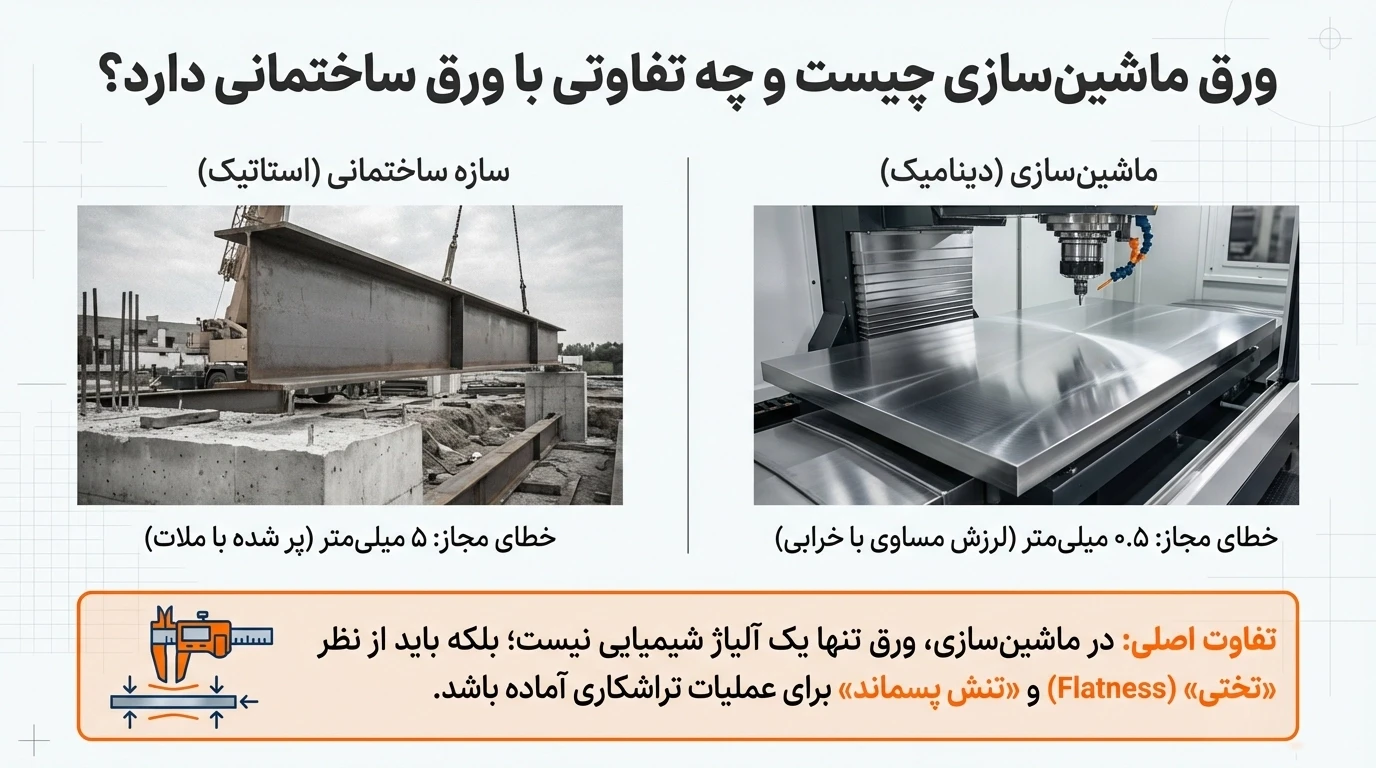

ورق ماشینسازی چیست و چه تفاوتی با ورق صنعتی/ساختمانی دارد
به گزارش کارشناسان آهن باکس ورق ماشینسازی به دستهای از ورق های تخصصی اطلاق میشود که برای ساخت اجزای ماشین آلات مهندسی شده انتخاب میشوند. این ورقها بر اساس خواص مکانیکی دقیق مانند استحکام تسلیم، قابلیت ماشینکاری و دقت ابعادی طراحی شده اند.
برخلاف ورق های ساختمانی که عمدتا برای بارهای استاتیک و اقتصادی بودن استفاده میشوند. تفاوت بنیادین در الویتها نهفتهاست: در ماشین سازی، پایداری ابعادی و مقاومت به تنش های دینامیکی کلیدی است.
درحالی که ورقهای صنعتی/ ساختمانی برجوشپذیری ساده و هزینه پایین تمرکز دارند. برای مثال، ورق ST52 در ماشینسازی برای صلیبت بالا انتخاب میشود، اما در ساختمان سازی ممکن است بیش از حد باشد.

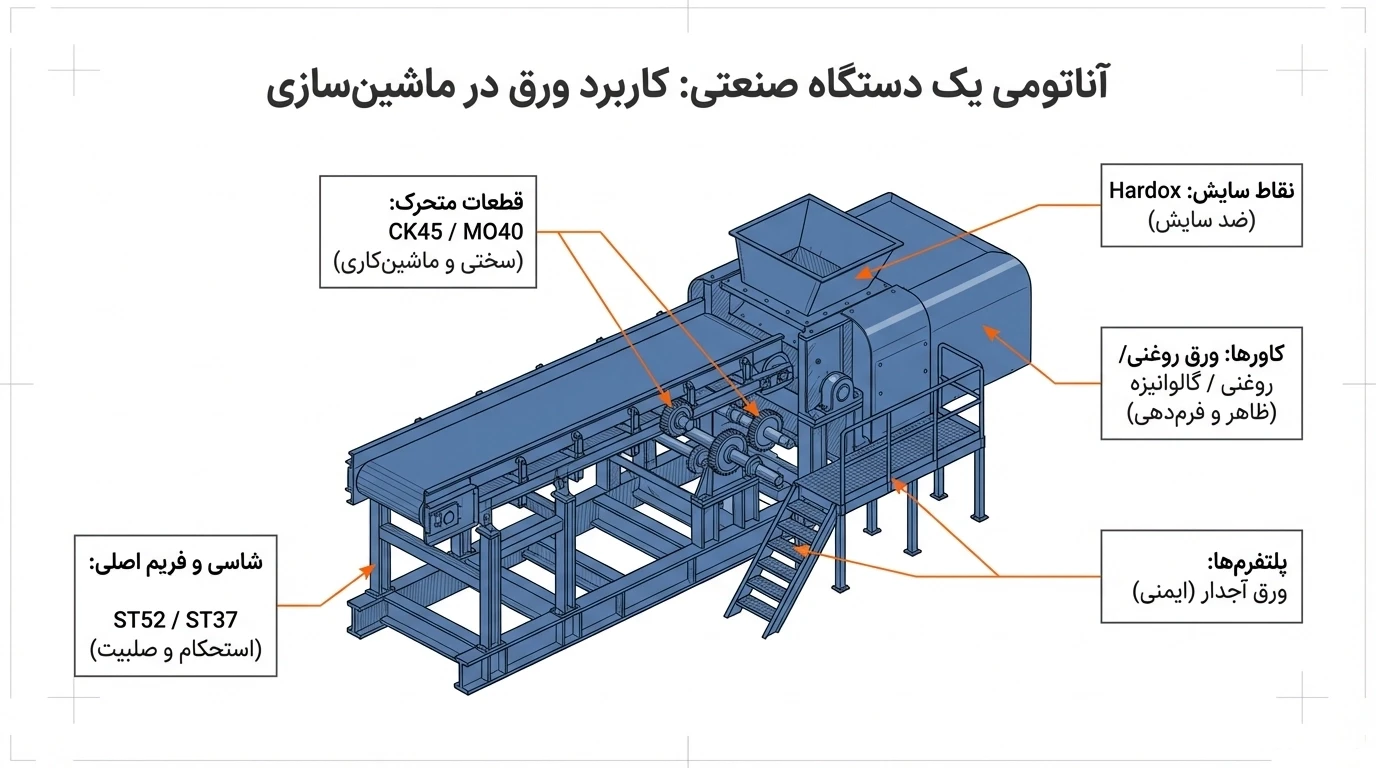

ورق ماشینسازی در چه پروژههایی استفاده میشود
ورق ماشین سازی در پروژههای سنگین و دقیق مانند شاسی لودرها، چرثقیلهای صنعتی، دستگاههای CNC، قطعات سنگ شکن و ماشین آلات کشاورزی کاربرد دارد.
این ورقها برای تحمل بارهای پیچشی، سایش و ارتعاشات طراحیشدهاند، جایی که پایداری ابعادی برای عملکرد صحیح ضروری است.
مثلا در بیس فریمهای دستگاهها یا سطل بیل مکانیکی، استفاده از این ورقها قطعا عمر مفید را افزایش می دهد.

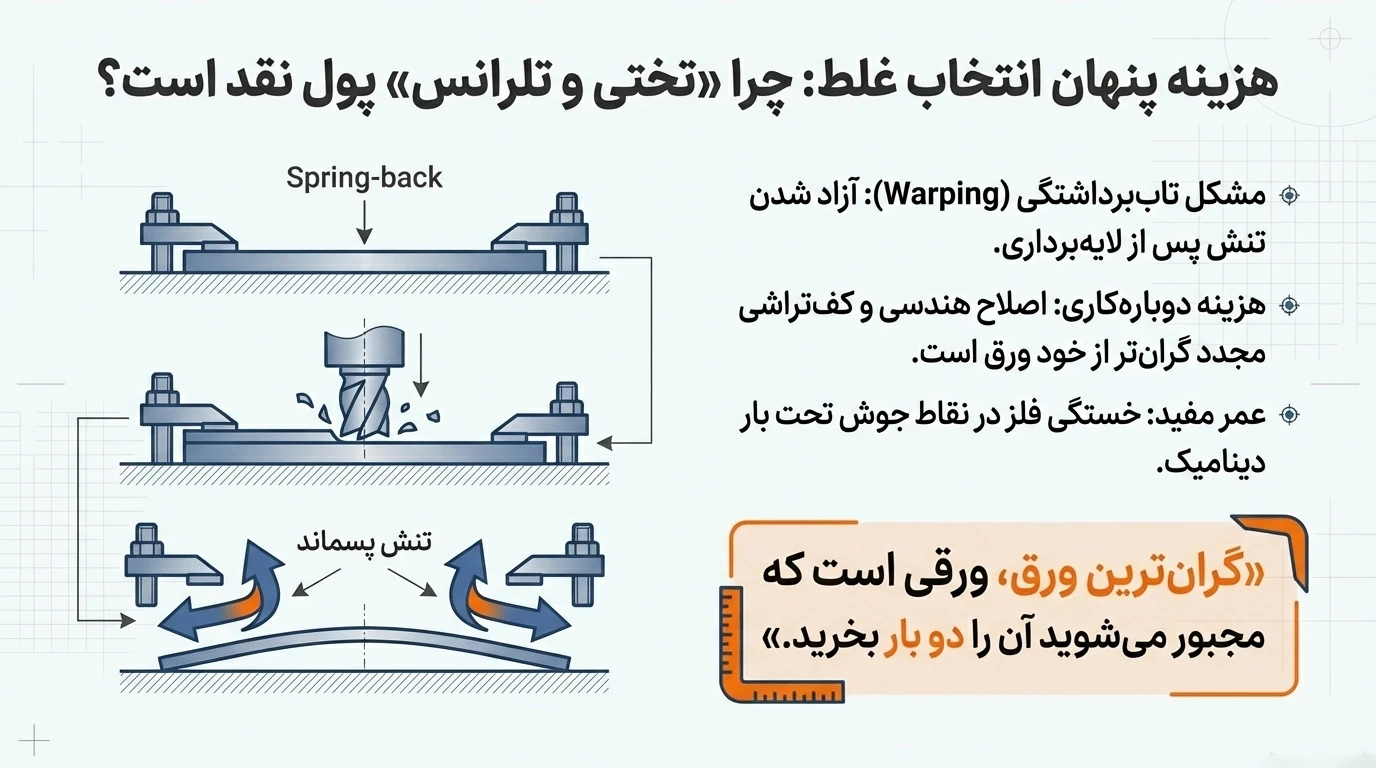

چرا در ماشینسازی “ماشینکاری، تختی و تلرانس” مهمتر است
در ماشین سازی، ماشین کاری برای بردهبرداری دقیق حیاتی است، ترکیب شیمیایی ورق مانند منگنز در ST52، ساختار ریزدانه ایجاد میکند که سایش ابزار را کاهش میدهد.
تختی (Flatness) و تلرانس ابعادی برای مونتاژ بدون تنش ضروریاند. ورق تابدار منجر به لرزش و کاهش دقت میشود. این ویژگیها در ورقهای نورد سرد (روغنی) برجسته تر هستند که تلرانس ضخامت دقیقتری ارائه میدهند.
اشتباهات رایج در خرید ورق برای ماشینسازی
آیا میدانستید یکی از اشتباهات رایج، انتخاب ورق نورد گرم بدون توجه به تختی است که باعث تاببرداری پس از برش میشود و هزینه دوباره کاری را افزایش میدهد؟
دیگری، نادیده گرفتن تلرانس برای مونتاژ دقیق که منجر به اصطکاک و سایش زودرس میگردد.
برای جلوگیری، همیشه ورق فابریک با استاندارد تحتی بالا انتخاب کنید و از برش لیزر استفاده کنید تا منطقه حرارت حداقل شود.
کاربرد ورق در ماشینسازی
به گزارش آهن باکس، ورقهای فولادی در صنعت ماشینسازی ابزاری مهم و کاربردی هستند و نقش حیاتی ایفا میکنند و از اجزای ساختاری اصلی مانند شاسی تا قطعات عملکردی و خدماتی استفاده میشوند.
این کاربردها براساس تحلیل بارهای مکانیکی، شرایط محیطی و فرآیندهای ساخت تعیین میگردند.
گذر از سازههای ریخته گیری سنگین به ورق کاری مدرن، وزن را کاهش داده و اتعطافپذیری طراحی را افزایش میدهد.
ورق ها باید ویژگیهایی مانند استحکام، دقت ابعادی و مقاومت به سایش داشته باشند تا عملکرد دستگاه را تضمین کنند.
در ادامه به کاربردهای کلیدی ورق در ماشین خواهیمپرداخت که برگرفته از راهنماهای فنی و تجربیات کارشناسان آهن باکس است.
ساخت شاسی و فریم دستگاهها
شاسی و فریم به عنوان ستون فقرات دستگاه عمل میکنند و بارهای دینامیکی، پیچشی و ارتعاشی را تحمل مینمایند.
ورقهای ST52 یا ضدسایش مانند هاردوکس برای این کاربرد ایدهآل هستند، زیرا استحکام بالا (تا ۳۵۵ مگاپاسکال) و مقاومت به ضربه را فراهم میکنند.
در ماشین آلات سنگین مانند لودرها یا جرثقیلها، این ورق ها از تغییر شکل جلوگیری کرده و ایمنی را افزایش میدهند.
نکته کلیدی: انتخاب ضخامت براساس تحلیل نیروها ضروری است تا وزن مرده کاهش یابد.

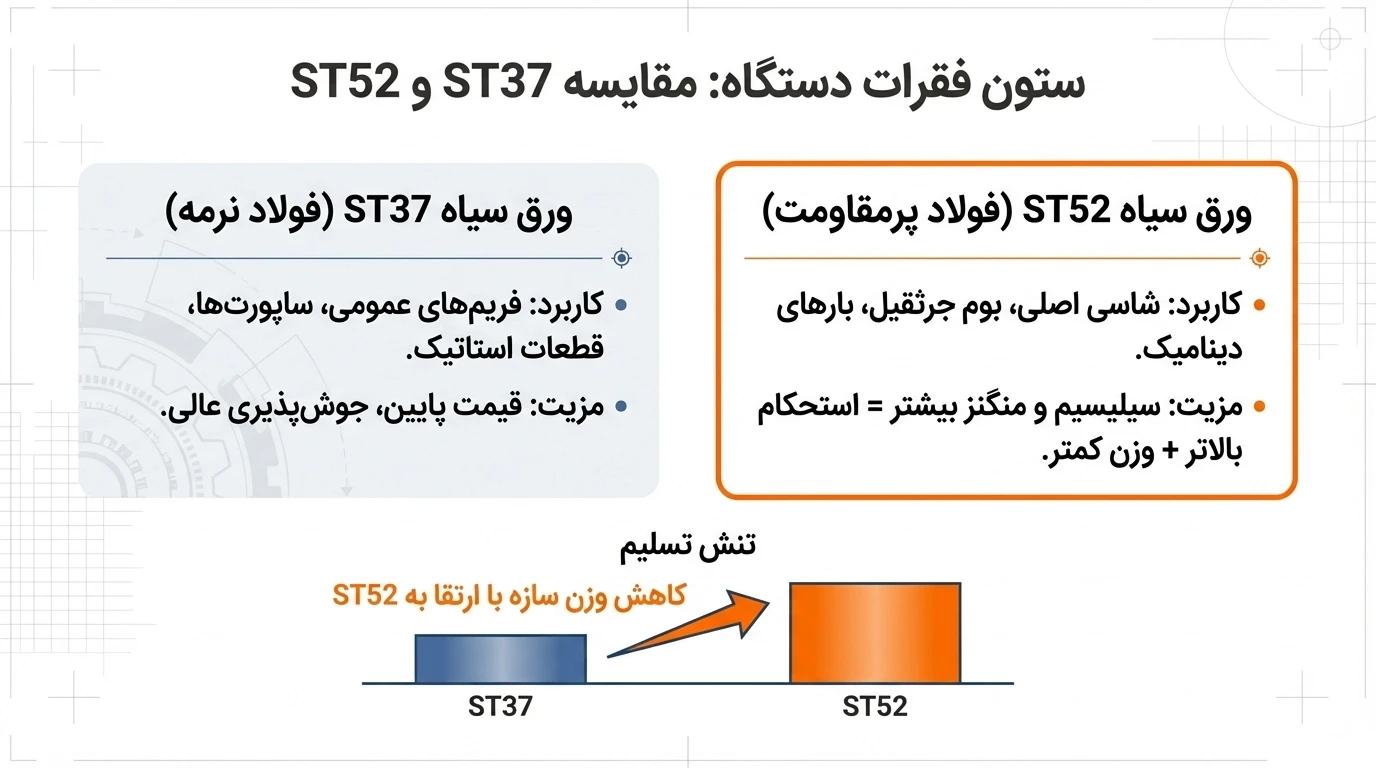

ساخت بیسفریم، بستر و صفحات زیرکار
بیسفریم ها پایه پایدار برای نصب موتور، گیربکس و قطعات متحرک هستند و باید پایداری ابعادی بالایی داشته باشند.
ورقهای نورد سرد (روغنی) یا ST52 با تلرانس دقیق برای این بخش مناسباند، زیرا تختی عالی برای حفظ تراز دستگاه ارائه میدهند.
در دستگاههای CNC یا پرسهایسنگین، این ورق ها از لرزش جلوگیری کرده و دقت عملکرد را حفظ میکنند.
نکته کلیدی: استفاده از ورق تابدار منجر به مشکلات مونتاژ و توقف خط تولید میشود.

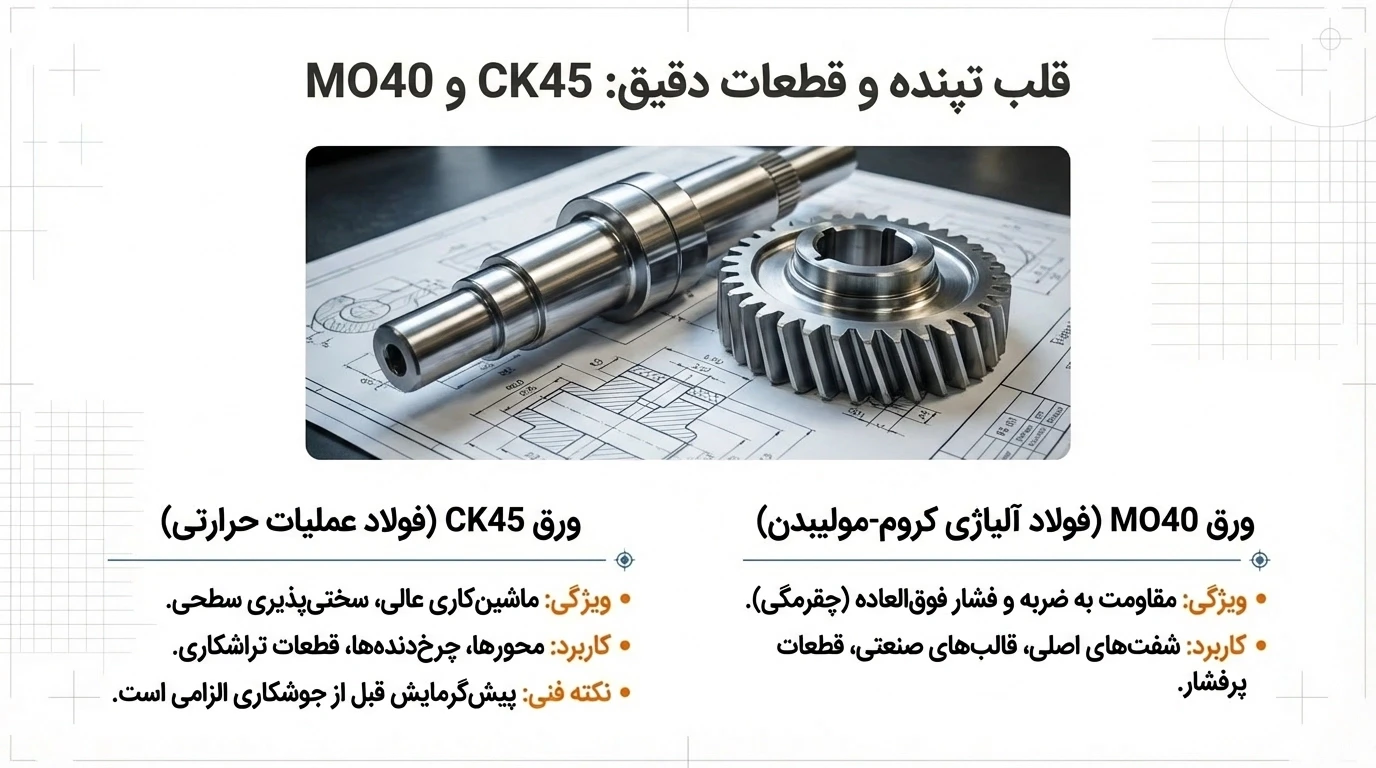

ساخت صفحات نصب، فلنجها و پلیتهای اتصال
آیامیدانستید این قطعات برای اتصال دقیق اجزا مانند موتورها و فلنجها استفاده میشوند و نیاز به ماشینکاری دقیق دارند.
ورق CK45 یا MO40 به دلیل قابلیت برادهبرداری تمیز و سختی پس از عملیات حرارتی، انتخاب اول مشتریان آهن باکس است. در سازه های نیازمند تلرانس بسته، این ورق ها یکپارچگی اتصال را تضمین میکنند.
نکته کلیدی: طبق تجربه خریداران، برای محیط های خورنده، ورق گالوانیزه اضافه کنید تا خوردگی کاهش یابد.
ساخت کاور، حفاظ، بدنه و تابلو/محفظهها
کاور ها و حفاظها برای ایمنی و زیبایی استفادهمیشوند و باید سطح صاف برای رنگآمیزی داشته باشند. ورق روغنی (نورد سرد) با کیفیت سطح عالی و تلرانس دقیق، گزینهای ایدهآل است. در ماشین آلات دقیق مانند CNC، این ورق ها لرزش را کاهش داده و ظاهر حرفهای ایجاد میکنند.
نکته کلیدی: برای محیط های مرطوب، از ورق گالوانیزه استفاده کنید تا از زنگزدگی جلوگیری شود.
ساخت فیکسچرها، جیگها و ابزارهای مونتاژی
طبق گفته کارشناسان آهن باکس، فیکسچرها برای مونتاژ دقیق قطعات استفاده میشوند و نیاز به تختی بالا دارند. ورق ST37 برای جوشپذیری عالی یا CK45 برای ماشین کاری دقیق مناسباند. این ابزار ها در خطوط تولید، دقت را افزایش میدهند و ضایعات را کاهش میدهند.
نکته کلیدی: انتخاب براساس فرآیند ساخت (جوش یا ماشین کاری).حیاتی است.
ساخت میزها، سکوها و سازههای خدماتی کارگاه
میزها و سکوها برای ایمنی و دسترسی در کارگاهها ساخته میشوند و باید مقاومت به سایش داشته باشند. ورق آجدار برای کفپوشها (ضد لغرش) یا ST52 برای استحکام استفاده میشود. در محیط های صنعتی، این سازهها ایمنی را تضمین کرده و بهرهوری را افزایش میدهند.
انواع ورق پرکاربرد در ماشینسازی و کاربرد هرکدام
در ماشینسازی، انتخاب نوع ورق مستقیما بر کیفیت ساخت، دوام دستگاه و هزینههای چرخه عمر تاثیر میگذارد. ورقهای پرکاربرد بر اساس خواص مکانیکی (استحکام، جوشپذیری، ماشین کاری، مقاومت سایشی) و فرآیند ساخت (جوش، ماشین کاری، خمکاری، سایش) دستهبندی میشوند.
در ادمه مهمترین گریدهارا با تمرکز بر کاربرد واقعی در کارگاههای ماشین سازی بررسی میکنیم.
ورق سیاه ST37 در ماشینسازی
کجا استفاده میشود
- فریمهای عمومی
- سازههای خدماتی
- پایههای سبک دستگاهها
- میزها و سکوهای کارگاهی.
چرا انتخاب میشود
- جوشپذیری عالی (کربن پایین)
- شکل پذیریبالا
- قیمت اقتصادی
- مناسب برای جوشکاری گسترده بدون ریسک ترک.
نکته انتخاب: طبق تجربه خریداران، برای بارهای دینامیکی سنگین یا ارتعاش زیاد مناسب نیست، ممکن است تغییر شکل دهد. در ضخامت های بالا، تاب برداری پس از برش شایع است.
اگر پروژهشما جوشکاری سنگین دارد، بدون شک ST37 گزینه اول است. برای استعلام موجودی و قیمت روز ST37، با کارشناسان آهن باکس تماس حاصل فرمایید.
ورق ST52 در ماشینسازی
کجااستفادهمیشود
- شاسی و فریم دستگاههای سنگین
- بیسفریمپرسها
- بازوهای جرثقیل
- قطعات تحت بار پیچشی.
چراانتخابمیشود
- استحکام تسلیم بالا (۳۵۵ مگاپاسکال)
- مقاومت بهتر به سایش و خستگی نسبت به ST37
- امکان استفاده از ضخامت کمتر و کاهش وزن.
نکته انتخاب: جوشکاری نیاز به کنترل حرارت دارد (پیشگرمایش در ضخامت بالا)، گران تر از ST37 است، اما در بلند مدت صرفه جویی می کند.
