چرا برای تولید نیمرخ‌ها از ورق آهن استفاده می‌شود؟

ایا می دانستید از ورق آهن می توان برای تولید نیمرخ های ساختمانی استفاده کرد ؟ برای تولید نیمرخ‌های سردنورد (Cold–Formed Sections) ورق فولادی در واقع همان مادهٔ اولیه و اصلی برای تولید این محصول است.

۱) نوع دقیق ورق مصرفی برای تولید نیمرخ

برای تولید این مقاطع از ورق فولادی نورد سرد یا نورد گرم، با ضخامت کم (معمولاً ۰.۶ تا ۳ میلی‌متر) استفاده می‌شود.
نوع ورق استفاده شده در نیمرخ نیز بسته به کاربرد متفاوت است:

الف) ورق نورد سرد (CR – Cold Rolled Steel Sheet)

• دقت ابعادی بسیار بالا
• سطح صاف و یکنواخت
• استحکام تسلیم بالاتر به دلیل سختی کرنشی

کاربرد: پروفیل‌های سبک C و Z، استاد و رانرها، سازه‌های LSF

ب) ورق نورد گرم (HR – Hot Rolled Sheet)

• مقاوم و مناسب برای ضخامت‌های بالاتر
• اقتصادی‌تر
• شکل‌پذیری مناسب برای خم‌کاری‌های متوسط

کاربرد: برخی پروفیل‌های باز و بستۀ ضخیم‌تر، قوطی‌های صنعتی سبک‌تر

۲) چرا از ورق برای نیمرخ‌های سردنورد استفاده می‌شود؟

✔️ چون انواع نیمرخ‌ ساختمانی تولید شده با ورق ها معمولا با خم‌کاری تولید می‌شود و برای تولید آن نیازی به نورد های صنعتی حجیم نیست!

فرایند نورد گرم برای تولید مقاطع سنگین مانند (تیرآهن، تیرچه، ناودانی، نبشی…) در کارخانجات انجام میشود، اما برای مقاطع سبک و دقیق:

• ورق قابلیت خم‌پذیری بالا دارد.
• امکان تولید مقطع با تلرانس بسیار دقیق فراهم است.
• وزن نهایی کمتر است.
• می‌توان طول دلخواه تولید کرد (۶ متر، ۱۲ متر یا سفارشی).
• مقاطع می‌توانند سطح مقطع پیچیده (فرم‌های C، Z، Ω، Hat شکل و …) داشته باشند.

۳) چگونه ورق تبدیل به نیمرخ می‌شود؟ (چگونگی فرایند)

در این پاراگراف قرار است فرایند تولید نیمرخ ساختمانی به وسیله ورق را به صورت مرحله به مرحله توضیح دهیم:

فرایند Cold Forming / Roll Forming

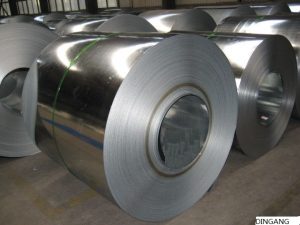

1. کویل ورق به خط تولید وارد می‌شود.
2. ورق توسط دستگاه Uncoiler باز می‌شود.
3. ورق از یک سری ست غلتک فرم‌دهی پیوسته عبور می‌کند.
4. هر ست غلتک کمی‌ از شکل نهایی را ایجاد می‌کند.
5. در پایان، مقطع نهایی شکل می‌گیرد.
6. سپس با ارهٔ گیوتینی یا برشی در طول مورد نیاز قطع می‌شود.
7. در صورت نیاز، سوراخ‌کاری، پانچ یا گالوانیزه گرم نیز انجام می‌شود.

این روش تولید شامل هیچ عملیات حرارتی نیست، بنابراین سختی کرنشی و افزایش استحکام تسلیم رخ می‌دهد.

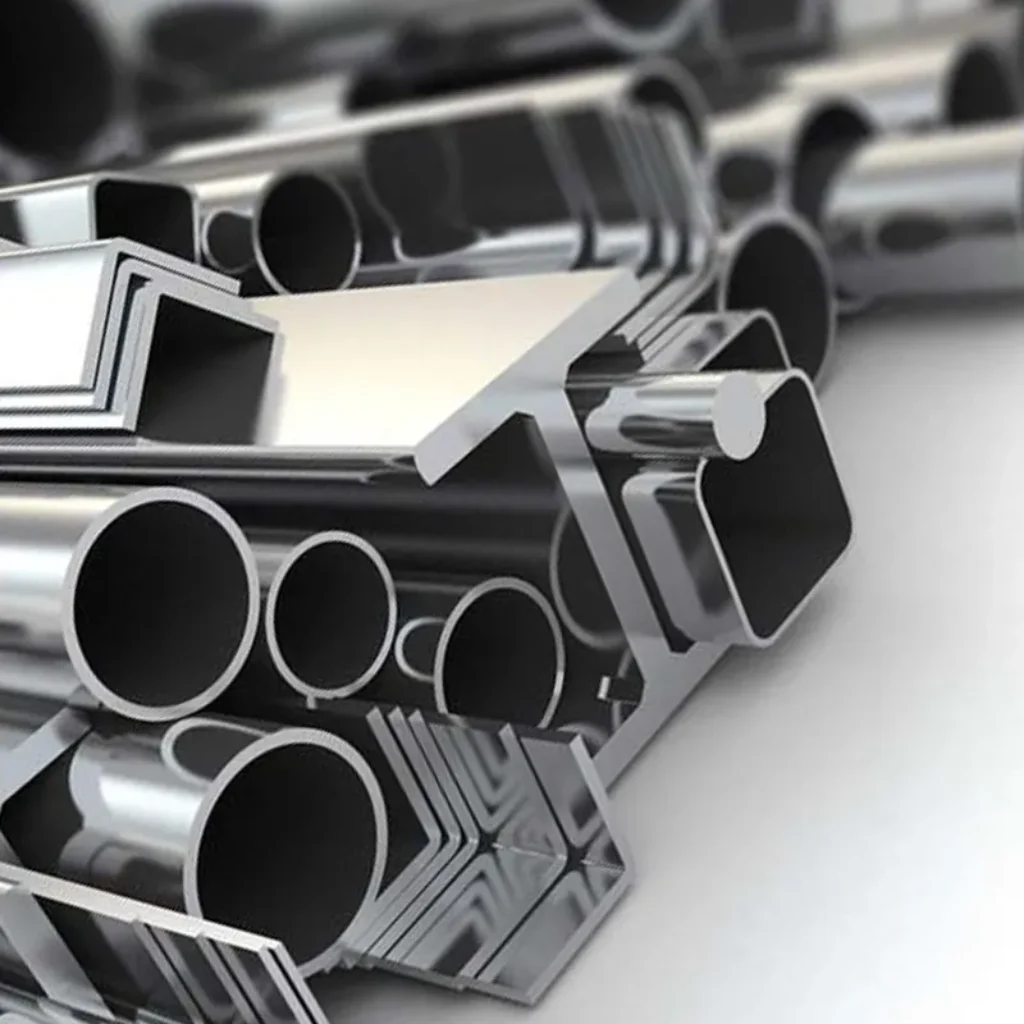

۴) نوع دقیق محصول خروجی از ورق چیست؟

مهم‌ترین نیمرخ‌های ساختمانی ساخته‌شده از ورق شامل برخی از انواع پروفیل کاربردی در نیمرخ ساختمانی و شامل لیست محصولات زیر است:

الف) پروفیل‌های C (C-Channel Cold Formed)

• پرکاربردترین عضو در سازه‌های LSF
• استفاده در ستون‌های سبک، وال‌استاد، تیرهای ثانویه

ب) پروفیل‌های Z (Z-Purlin)

• استفاده در سقف‌های شیروانی، سوله‌ها، سازه‌های سبک
• قابلیت لَپینگ (overlap) برای دهانه‌های بزرگ

ج) پروفیل‌های Omega و Hat شکل

• کاربرد در زیرسازی نمای خارجی یا داخلی
• سیستم‌های دیوار خشک (Drywall)

د) استاد و رانر (Stud & Runner)

• برای سازه‌های کناف، پارتیشن‌ها، دیوارهای غیرباربر

ه) قوطی سبک و پروفیل باز سردفرم

• در صنایع سبک، درب و پنجره، گلخانه‌ها و سازه‌های کم‌بار

و) ورق‌های فرمینگ‌شده سقفی (ذوزنقه‌ای، کرکره‌ای، شادولاین)

• از همان ورق نورد سرد یا گالوانیزه تولید می‌شوند
• کاربرد در پوشش سقف و دیوار سوله‌ها

جمع بندی مقاله استفاده از ورق در نیمرخ ها

بله، برای تولید نیمرخ‌های سردنورد شده از ورق استفاده می‌شود.

ورق نورد سرد یا گرم با ضخامت کم ماده اولیه است.

دلیل استفاده: خم‌پذیری، دقت ابعادی، وزن کم، امکان تولید مقاطع پیچیده.

خروجی: انواع پروفیل C ، Z ، Ω ، Hat ، استاد و رانر، قوطی‌های سبک.
