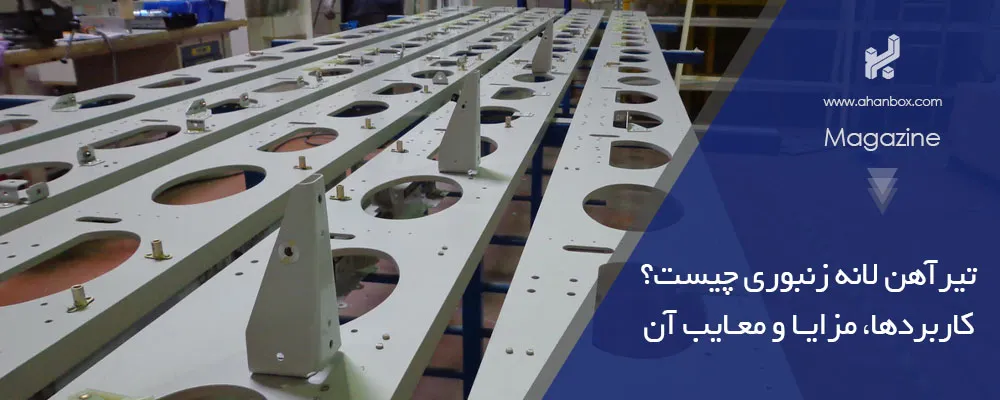

تیرآهن لانه زنبوری چیست؟ مزایا و معایب + کاربرد CPE

تیرآهن لانه زنبوری (Castellated Beam) که اغلب با نام تیرآهن شبکه یا CPE نیز شناخته می‌ شود، یکی از پرکاربردترین مقاطع فولادی بهینه‌ سازی شده در مهندسی عمران است. این مقاطع در واقع همان تیرآهن‌های IPE یا IPB هستند که طی یک فرآیند برش و جوشکاری دقیق، ارتفاعشان افزایش یافته و در جان آن‌ها حفره‌هایی شش‌ ضلعی یا دایره‌ای ایجاد می‌شود.

هدف اصلی این فرآیند، افزایش ممان اینرسی و مقاومت خمشی تیرآهن بدون افزایش وزن قابل توجه آن است. این بهینه‌سازی هوشمندانه، تیرآهن لانه زنبوری را به گزینه‌ای اقتصادی و کارآمد برای پوشش دهانه‌های بزرگ تبدیل کرده است.
در این راهنمای جامع، به بررسی کامل فرآیند تولید، مشخصات فنی، کاربردها، مزایا و معایب این مقطع مهم در استانداردهای به روز تیراهن لانه زنبوری می‌پردازیم.

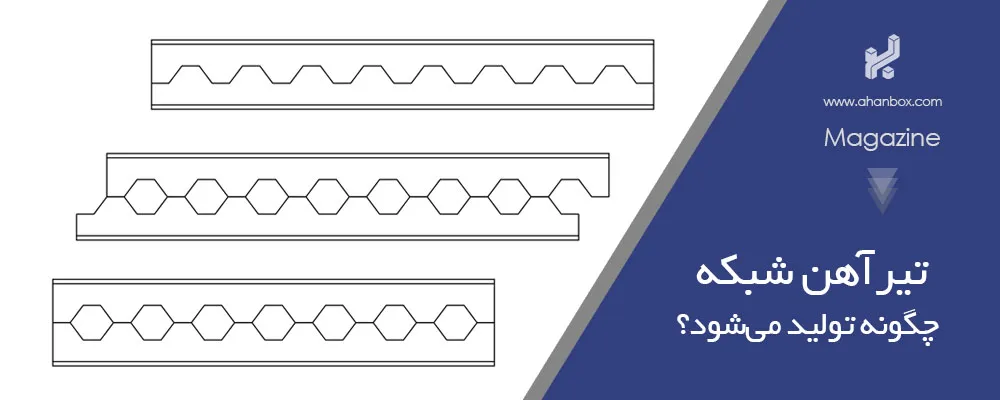

فرآیند تولید تیرآهن لانه زنبوری چگونه است؟

تولید تیرآهن شبکه یک فرآیند مهندسی دقیق است که طی چند مرحله کلیدی انجام می‌شود:

1. الگوبرداری و برش (روش برنول): ابتدا، بر روی جان تیرآهن IPE (به عنوان تیرآهن مادر)، الگوی برش (معمولاً شش‌ ضلعی یا سینوسی) توسط شابلون پیاده‌ سازی می‌ شود. سپس، برشکاری به روش گرم یا برنول انجام می‌گیرد. در این روش، دستگاه با استفاده از گاز استیلن و اکسیژن، خط برش الگو را با دقت دنبال می‌کند و تیرآهن را به دو نیمه بالا و پایین تقسیم می‌کند.
2. مونتاژ و جوشکاری: دو نیمه برش‌خورده به اندازه یک دندانه نسبت به هم جابجا (شیفت) داده می‌شوند. این جابجایی باعث می‌شود که قله های یک نیمه دقیقاً در مقابل دره های نیمه دیگر قرار گیرند.
3. جوشکاری نهایی: در نهایت، دندانه‌ها با استفاده از جوشکاری قوسی نیمه اتوماتیک (مانند CO2) به یکدیگر متصل می‌شوند. نتیجه این فرآیند، یک تیرآهن جدید با ارتفاعی حدود ۱.۵ برابر تیرآهن اولیه است که حفره‌های منظم در جان خود دارد.

• نکته فنی (روش سرد): هرچند روش گرم (برنول) در ایران رایج‌تر است، روش سرد (کوپال) نیز وجود دارد که از گیوتین یا پانچ‌های اتوماتیک برای برش استفاده می‌کند. این روش اعوجاج (تابیدگی) کمتری در لبه‌های برش ایجاد می‌کند اما هزینه اولیه بالاتری دارد.

مزایای کلیدی تیرآهن لانه زنبوری

استفاده از این مقاطع بهینه‌سازی شده، مزایای اقتصادی و فنی متعددی را به همراه دارد:

افزایش مقاومت خمشی

مزیت اصلی این تیرها، افزایش چشمگیر ارتفاع و در نتیجه افزایش ممان اینرسی است. این ویژگی به آن‌ها اجازه می‌دهد تا لنگر خمشی بسیار بیشتری را نسبت به تیرآهن اولیه با وزن یکسان تحمل کنند.

صرفه‌جویی اقتصادی

با دستیابی به مقاومت بالاتر با وزن فولاد کمتر (کاهش بار مرده سازه)، هزینه کلی مصالح و اسکلت بهینه‌سازی می‌شود.

در آهن باکس، ما نه تنها بهترین تیرآهن‌های لانه زنبوری استاندارد را ارائه می‌دهیم، بلکه آماده‌ایم تا به شما در انتخاب دقیق‌ترین مقطع بر اساس نیازهای پروژه و مطابق با آخرین استانداردهای امسال مشاوره دهیم.

برای دریافت مشاوره رایگان و استعلام قیمت تیرآهن لانه زنبوری، همین امروز با کارشناسان فروش ما تماس بگیرید.

کاهش وزن سازه

سبکی این تیرها منجر به کاهش بار مرده کلی ساختمان و در نتیجه، کاهش ابعاد فونداسیون و ستون‌ها می‌شود.

امکان عبور تاسیسات

حفره‌های موجود در جان تیر، فضایی ایده‌آل برای عبور لوله‌های تاسیساتی (برق، آب، تهویه) فراهم می‌کنند. این امر به کاهش ارتفاع سقف کاذب و افزایش ارتفاع مفید طبقات کمک شایانی می‌کند.

انعطاف در طراحی

امکان تولید در اشکال مختلف (شش‌ضلعی، دایره‌ای) و زیبایی بصری، آن‌ها را برای سازه‌های اکسپوز و معماری‌های مدرن مناسب می‌سازد.

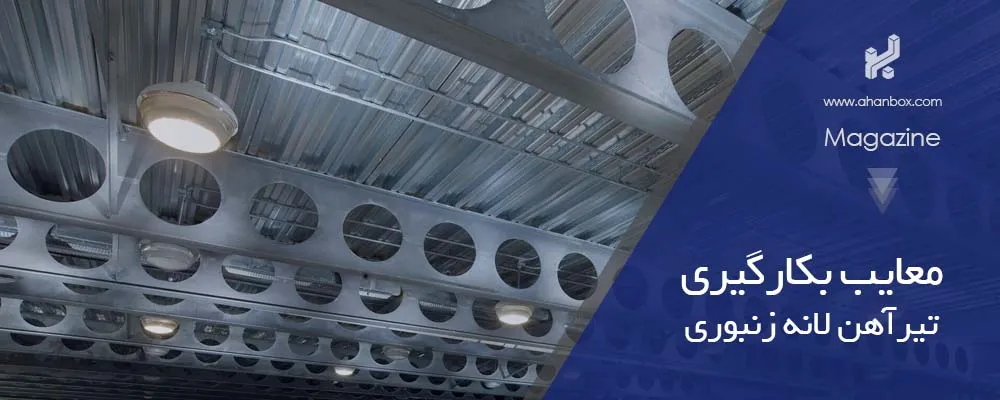

معایب و محدودیت‌ های اجرایی (ممنوعیت تیر لانه زنبوری)

با وجود مزایای فراوان، تیرآهن لانه زنبوری دارای محدودیت‌های فنی مهمی می باشد که موجب ممنوعیت تیر لانه زنبوری شده و نادیده گرفتن آن‌ ها می‌تواند منجر به آسیب سازه‌ای شود:

کاهش شدید مقاومت برشی

این مهم‌ترین عیب تیرآهن شبکه است. وجود حفره‌ها، سطح مقطع جان تیر را کاهش داده و آن را در برابر نیروهای برشی (مخصوصاً در نزدیکی تکیه‌گاه‌ها) بسیار آسیب‌پذیر می‌کند.

آسیب‌پذیری در جوشکاری

فرآیند برش گرم و جوشکاری مجدد می‌تواند خواص مکانیکی فولاد را در نواحی متاثر از حرارت (HAZ) تغییر دهد و باعث ایجاد تنش‌های پسماند شود.

پیچیدگی‌ های طراحی

طراحی و محاسبه این تیرها به دلیل وجود حفره‌ها، تنش‌های ثانویه و امکان کمانش‌های موضعی، پیچیده‌تر از تیرآهن‌های نورد شده معمولی است.

اخطار آیین‌نامه

بر اساس آخرین ویرایش‌ های مقررات ملی ساختمان (و استانداردهای لرزه‌ای ۲۰۲۵)، استفاده از تیرآهن لانه زنبوری در موارد زیر ممنوع یا به شدت محدود است:

• اعضای باربر جانبی لرزه‌ای (مانند قاب‌های خمشی ویژه، متوسط و معمولی).
• تیرهای همبند در دهانه‌های دارای بادبند واگرا (EBF).
• تیرهای دهانه‌های مهاربندی شده همگرا (CBF).

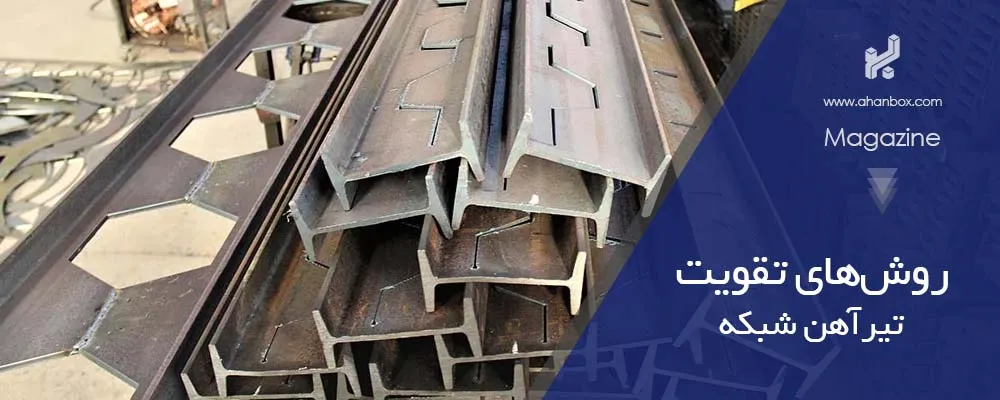

روش‌ های تقویت تیر لانه زنبوری

برای جبران ضعف مقاومت برشی، که بزرگترین چالش این تیرهاست، از روش‌ های تقویت‌ سازی، به‌ویژه در محل تکیه‌گاه‌ها (که نیروی برشی ماکزیمم است) استفاده می‌شود:

تقویت تیر لانه زنبوری با ورق

رایج‌ترین روش، پر کردن حفره‌ها (یک یا چند حفره ابتدایی و انتهایی تیر) با استفاده از ورق‌های فولادی و جوشکاری کامل آن‌ها به جان است. این کار سطح مقطع برشی را در ناحیه بحرانی بازیابی می‌کند.

تقویت تیر لانه زنبوری با بتن و فولاد (ترکیبی)

در روش‌های نوین‌تر، می‌توان برخی از حفره‌ها را با بتن پر کرد تا یک مقطع کامپوزیت موضعی ایجاد شود. این روش علاوه بر افزایش مقاومت برشی، به کاهش کمانش موضعی جان نیز کمک می‌کند.

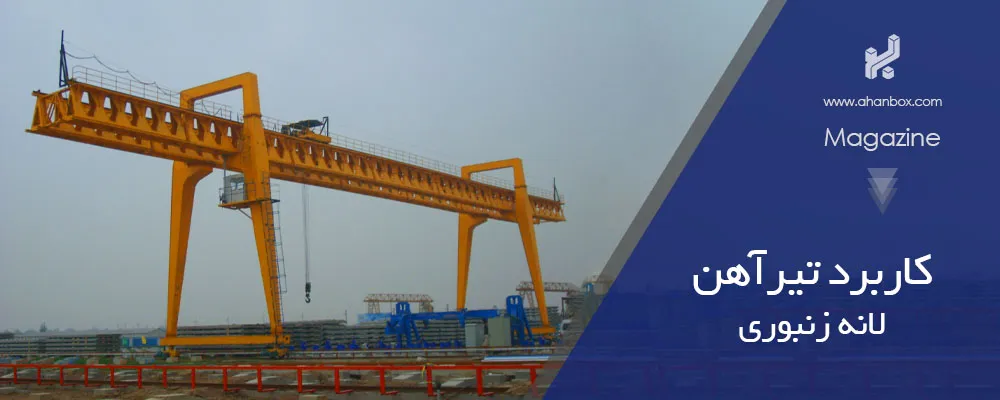

کاربردهای اصلی تیراهن لانه زنبوری در سازه‌ها

به لطف نسبت مقاومت به وزن عالی، کاربرد تیراهن لانه زنبوری در سازه‌هایی با دهانه‌های متوسط تا بزرگ بسیار رایج است:

• تیر های اصلی سقف در سوله‌های صنعتی و انبارها
• تیر های فرعی در سقف‌های کامپوزیت (مرکب)
• ساخت پارکینگ‌ های طبقاتی

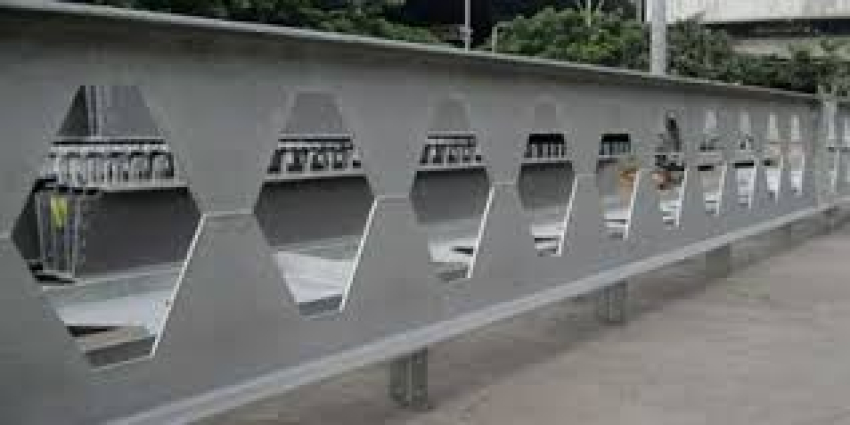

• پل‌ های عابر پیاده (به دلیل زیبایی و سبکی)
• سازه‌ های فضاکار و خرپاها
• تیر های سقف در سالن‌های ورزشی و همایش
• قاب‌ های ساختمانی در مناطق با لرزه‌ خیزی بسیار کم (با محاسبات دقیق)

مشخصات فنی، ابعاد و جدول وزن

تیرآهن‌ های لانه زنبوری بر اساس تیرآهن مادر (معمولاً IPE) نام‌ گذاری می‌ شوند. برای مثال، CPE18 به معنای تیرآهن لانه زنبوری ساخته شده از IPE18 است.

• افزایش ارتفاع: پس از فرآیند برش و جوشکاری، ارتفاع تیر نهایی حدوداً ۱.۵ برابر ارتفاع تیر اولیه می‌شود.
• طول: این تیرها معمولاً در شاخه‌های ۱۲ متری (مشابه تیرآهن مادر) تولید و عرضه می‌شوند.

محاسبه وزن تیرآهن لانه زنبوری

یک تصور اشتباه رایج این است که تیر لانه زنبوری سبک‌تر از تیرآهن مادر است. در حالی که فرآیند تولید (برش و جوشکاری) وزن چندانی را کم یا زیاد نمی‌کند.

درواقع وزن تیرآهن لانه زنبوری (CPE) تقریباً برابر با وزن تیرآهن مادر (IPE) با همان طول است.

مزیت، در افزایش مقاومت به ازای وزن ثابت است، نه کاهش وزن. برای محاسبه دقیق وزن، می‌توانید از فرمول زیر استفاده کنید:

وزن (کیلوگرم) = طول شاخه (متر) × وزن یک متر تیرآهن مادر (از جدول اشتال)

همچنین با مراجعه به جدول زیر که جدول استاندارد اشتال تیرآهن لانه زنبوری می‌باشد، بدست آوردن وزن این مقطع امکان‌پذیر خواهد بود:

پارامتر های تیرآهن شبکه همراه با علامت اختصاری

تیرآهن لانه زنبوری از اجزا و قسمت‌های مختلفی تشکیل شده است که هر یک از این پارامترها با علامت اختصاری مربوط به خود نشان داده می‌شوند:

مقاطع و ابعاد تیراهن لانه زنبوری

تیراهن لانه زنبوری به دلیل ویژگی‌های خاص خود در ساختار و عملکرد، برای پروژه‌های مختلف ساختمانی مورد استفاده قرار می‌گیرد. در این نوع تیرآهن، ابعاد جان آن بعد از تولید تغییر می‌کند. برای مقاطع مختلف تیراهن لانه زنبوری، به‌طور معمول سایز جان افزایش می‌یابد. به‌طور مثال، برای تیرآهن‌های CPE140، CPE160، CPE180 و CPE200، مقدار افزایش سایز جان حدوداً ۷ سانتیمتر است. این افزایش سایز برای مقاطع بزرگتر مانند CPE220، CPE240، CPE270 و CPE300، حدوداً بین ۷ تا ۹ سانتیمتر متغیر است. این تغییرات ابعادی به بهبود مقاومت و کارایی تیرآهن در پروژه‌های ساختمانی کمک می‌کند.

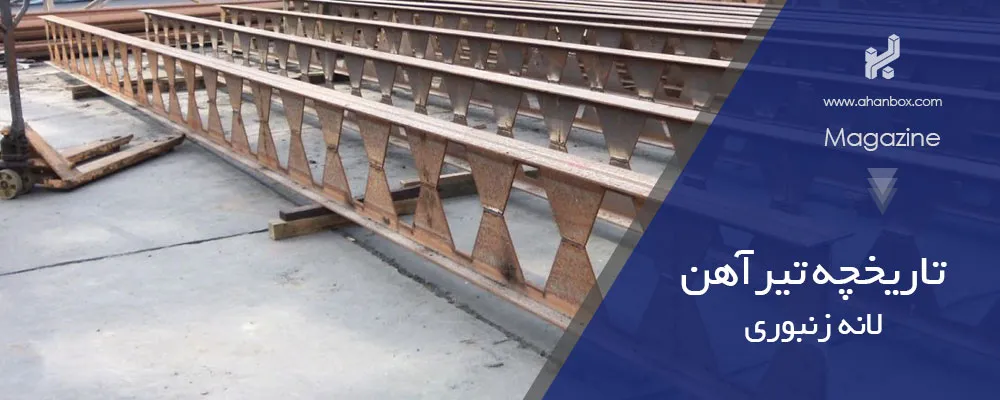

تاریخچه مختصری از تیرآهن CPE

ایده اولیه ساخت تیرآهن CPE یا لانه زنبوری به سال ۱۹۱۰ توسط هورتون در شیکاگو بازمی‌گردد. با این حال، استفاده گسترده از آن پس از جنگ جهانی دوم و به دلیل کمبود فولاد در اروپا رواج یافت. مهندسان به دنبال راهی بودند تا با حداقل مصالح، به حداکثر مقاومت دست یابند، و تیرآهن شبکه پاسخی هوشمندانه به این نیاز بود.

سوالات متداول کاربران سایت آهن باکس

تفاوت اصلی تیرآهن لانه زنبوری با تیرآهن معمولی (IPE) چیست؟

تفاوت اصلی در ارتفاع و مقاومت خمشی است. یک تیر CPE18 (ساخته شده از IPE18) ارتفاعی حدود ۱.۵ برابر (۲۷ سانت) و مقاومت خمشی بسیار بالاتری نسبت به IPE18 دارد، در حالی که وزن هر دو تقریباً یکسان است.

آیا تیرآهن لانه زنبوری برای مناطق زلزله‌خیز مناسب است؟

خیر. طبق مقررات ملی ساختمان، استفاده از این تیرها در قاب‌های خمشی (که برای مقابله با زلزله طراحی می‌شوند) و همچنین در بادبند های واگرا و همگرا ممنوع است، زیرا رفتار شکل‌ پذیر مناسبی در برابر بار های لرزه‌ای ندارند.

چرا باید حفره‌های نزدیک تکیه‌گاه (ستون) را پر کرد؟

بیشترین نیروی برشی در سازه، در نزدیکی تکیه‌گاه‌ها (محل اتصال تیر به ستون) رخ می‌دهد. از آنجایی که حفره‌ها مقاومت برشی را به شدت کاهش می‌ دهند، پر کردن آن‌ها با ورق فولادی برای جلوگیری از گسیختگی برشی تیر الزامی است.
