چسب کاشت میلگرد چیست؟ کاربرد، انواع و استاندارد ها

در پروژه های عمرانی و ساختمانی برای ایمنی، دوام واستحکام ، اتصال درست اجزای سازه و محکم سازی قطعات فولادی و سنگین نقش خیلی مهم و اساسی دارد. یکی از مهم ترین روش های اتصال در سازه های بتنی، کاشت میلگرد با استفاده از چسب کاشت میلگرد است. امروزه این روش به عنوان روش استاندارد در پروژه های عمرانی و نوسازی به شمار می رود.

در این مقاله به بررسی موارد زیر می پردازیم:

• چسب کاشت میلگرد چیست؟
• چرا در پروژه های ساختمانی استفاده می شود؟
• انواع چسب کاشت میلگرد
• آموزش مرحله به مرحله کاشت میلگرد در بتن
• نقش کیفیت میلگرد در مقاومت و استحکام اتصالات
• اشتباهات رایج و نکات مهم در اجرا

چسب کاشت میلگرد چیست؟

چسب کاشت میلگرد یک ماده شیمیایی با مقاومت مکانیکی بالاست که برای متصل کردن میلگرد یا بولت به داخل مصالح سنگین و سخت مانند سنگ، بتن یا مصالح بنایی استفاده می شود. یکی از چسب های ساختمانی است، که برپایه رزین است و در قسمت هایی از سازه که قبلا بتن ریزی شده اما بتن آن سخت شده استفاده می شود. همچنین گاهی اوقات نقشه های ساختمانی تغییر می کنند و جهت تقویت سازه نیاز به اضافه شدن بخش جدیدی داریم. کاشت میلگرد باعث می شود که بدون تخریب سازه بتوانیم آن را تغییر دهیم. این چسب بعد از سوراخ کردن بتن و و تزریق چسب و قرار دادن میلگرد در بتن، فضای خالی بین بتن و میلگرد را پر می کند و بعد از محکم شدن اتصال بسیار مستحکمی ایجاد می کند. کاشت میلگرد با مهار مکانیکی، استفاده از مواد پایه سیمانی و چسب کاشت میلگرد انجام می شود. روش مهار مکانیکی روش دشواری است و مواد پایه سیمانی هم قدرت چسبندگی کمتری دارند، در نتیجه چسب کاشت میلگرد بهترین انتخاب برای کاشت میلگرد میباشد.

کاشت میلگرد با چسب، برخلاف روش های سنتی اتصال مثل جوش یا اورلپ، نیازی به تخریب گسترده ندارد، محل اتصال دقیق است، مقاومت کششی و استحکام اتصال بسیار بالاست. درنتیجه یکی از رایج ترین روش ها در پروژه های تحت نظر مهندسین است.

چرا از چسب کاشت میلگرد استفاده می کنیم؟

سازندگان فقط بخاطر سهولت اجرا از این روش استفاده نمی کنند، بلکه این مدل اتصال از نظر فنی و سازه ای هم مزایای قابل توجهی دارد.

دلایل استفاده:

• اتصال ایمن میلگرد جدید به بتن قدیمی
• افزایش ظرفیت باربری اجزای سازه
• امکان تقویت سازه و اصلاح نقشه
• سرعت اجرای بالا و بهره برداری سریع تر
• دقت و سرعت بالا در محل اتصال
• دانسیته مناسب
• ویسکوزیته مناسب در زمان نصب
• چسبندگی عالی
• عدم نیاز به حلال
• عدم جذب آب و طوبت
• مقاوم در برابر خوردگی و پوسیدگی
• افزایش عمر مفید سازه
• مقاوم در محیط های مرطوب
• مستحکم در برابر لرزش سازه

کاربردهای رایج کاشت میلگرد:

• افزایش طول میلگرد در ستون، تیر و فونداسیون
• ترمیم ترک های ایجاد شده روی بتن
• تغییر کاربری ساختمان
• اتصال سازه جدید به سازه فعلی
• مقاوم کردن ساختمان در برابر لرزش
• کاشت بولت برای صفحات فلزی
• اجرای بالکن و سایبان
• نصب کاشی و سرامیک
• نصب قطعات خودروها
• ساخت و تعمیر تجهیزات صنعتی
• ساخت و تعمیر لوله های فلزی در صنایع نفت و گاز
• اصلح خطاهای آرماتوربندی

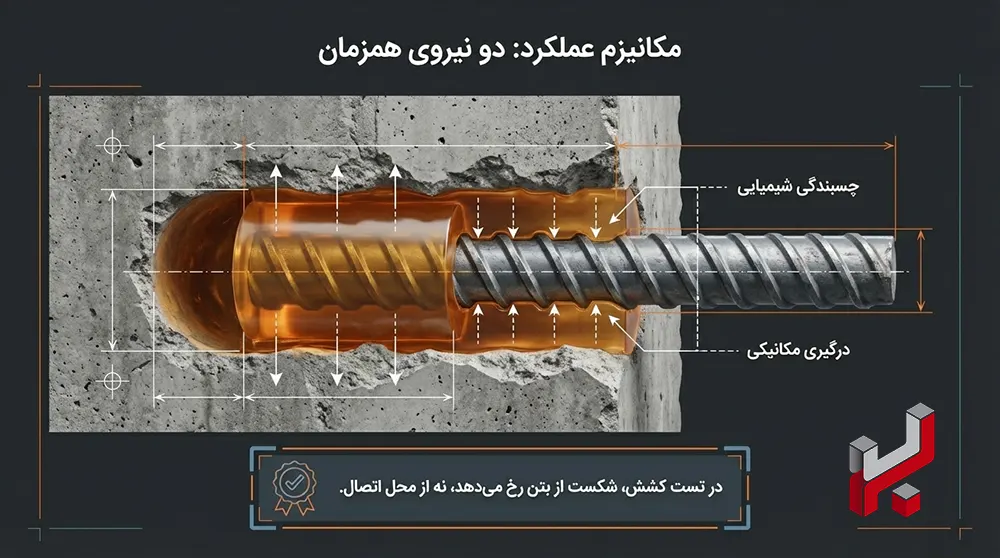

مکانیزم عملکرد چسب کاشت میلگرد

عملکرد چسب کاشت میلگرد براساس چسبندگی شیمیایی و درگیری مکانیکی هم زمان است. پس از تزریق، چسب به دیواره سوراخ بتن می چسبد. آج های میلگرد درون چسب درگیر می شوند. تمام سوراخ های ریز پر می شوند و یک اتصال کامل و یکنواخت ایجاد می شود. استحکام این روش از طریق آزمایش تست شده است و شکست اتصال تنها از بتن اطراف اتفاق می افتد نه از محل چسب، که این آزمایش نشان دهنده مقاومت و استحکام بالای این روش است.

اجزای چسب کاشت میلگرد

چسب های کاشت میلگرد دوجزئی هستند، جز اول آن ها رزین های پلیمری مثل اپوکسی، پلی استر و وینیل استر هستند و جز دوم هاردنر یا سخت کننده است. هنگام تزریق این دو جز با هم ترکیب می شوند، واکنش شیمیایی انجام می شود و اتصال نهایی برقرار می شود.

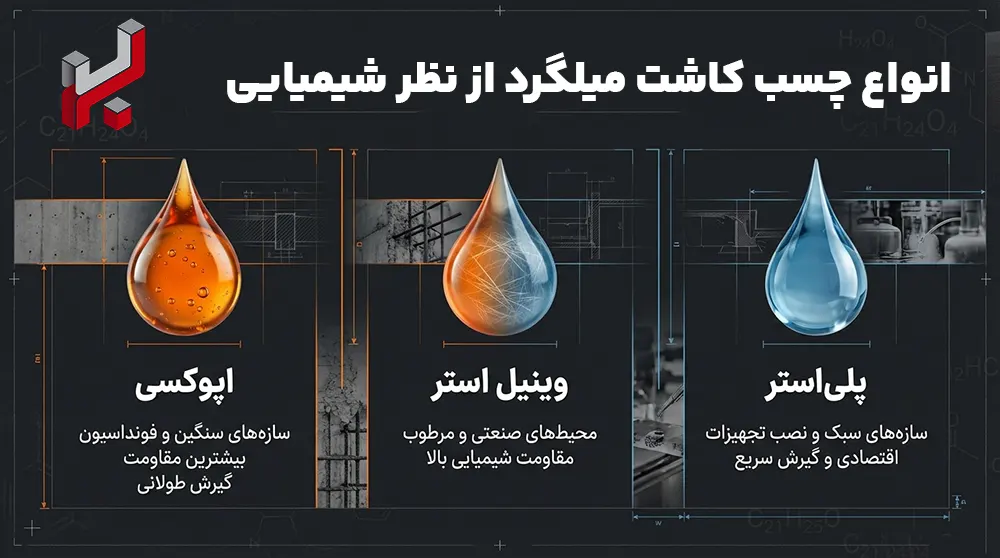

انواع چسب کاشت میلگرد از نظر شیمیایی

این چسب ها از نظر ترکیب شیمیایی به چند دسته اصلی تقسیم می شوند:

چسب اپوکسی کاشت میلگرد

این چسب برای فونداسیون ها، ستون ها و سازه های سنگین کاربرد دارد و ویژگی های آن به شکل زیر است:

• بیشترین مقاومت کششی و برشی
• مناسب پروژه های سازه ای
• مدت زمان گیرش طولانی تر
• قیمت بیشتر

چسب اپوکسی از دو جزء اصلی تشکیل شده است:

الف) رزین اپوکسی (Bisphenol-A Diglycidyl Ether- DGEBA)

فرمول شیمیایی  C21H2404

که به صورت پلیمری استفاده می شود.

ب) هاردنرر یا سخت کننده (Triethylenetetramine)

فرمول شیمیایی  C6H18N4

واکنش نهایی: رزین اپوکسی+ هاردنر یعنی تشکیل شبکه پلیمری سه بعدی

چسب پلی استر(Polyester Adhesive)

این چسب برای نصب تجهیزات و سازه های سبک کاربرد دارد و خصوصیات زیر را دارد:

• اقتصادی
• گیرش سریع
• مناسب پروژه های نیمه سازه ای و سبک تر
• مقاومت کمتر نسبت به چسب اپوکسی

چسب پلی استر از دو مورد تشکیل می شود:

الف) رزین پلی استر غیر اشباع (UPR)

فرمول شیمیایی  (C3H402)n

ب) کاتالیزور(Methyl Ethyl Ketone Peroxide- MEKP)

فرمول شیمیایی:  C8H1806

واکنش نهایی: سخت شدن سریع رزین پلی استر

چسب وینیل استر

این چسب در پروژه های صنعتی و محیط های خاص کاربرد دارد و ویژگی های مذکور زیر را دارد:

• مقاومت شیمیایی بالا
• مناسب کار در محیط های مرطوب
• مقاوم در برابر خوردگی و پوسیدگی

چسب وینیل استر از اپوکسی اصلاح شده با اسید متاکریلیک ساخته می شود و دو جزء زیر را دارد:

الف) رزین وینیل استر (Epoxy Acrylate)

فرمول شیمیایی:(C12H1403)n

ب) آغازگر واکنش (MEKP)

فرمول شیمیایی: C8H1806

واکنش نهایی: پلیمریزاسیون رادیکالی زنجیره ای که رزین با مقاومت شیمیایی و مکانیکی بالاست.

نکته: فرمول های شیمیایی ذکر شده فرمول های کلی و نماینده ساختار پلیمری هستند، نه یک مولکول ساده.

چرا دانستن فرمول شیمیایی چسب مهم است؟

دانستن این فرمول ها به ما کمک می کند تا بتوانیم چسب مناسب را برای بارهای سنگین انتخاب کنیم و عملکرد چسب را در دما و رطوبت پیش بینی کنیم. همچنین می توانیم کیفیت برندها و دلیل تفاوت قیمت برندها را تشخیص دهیم.

انواع چسب کاشت میلگرد براساس نوع بسته بندی و سیستم تزریق

چسب کاشت میلگرد بر اساس نوع بسته بندی و سیستم تزریق به ۳ دسته ی کپسولی، کارتریجی و کیلویی یا حجمی دسته بندی میشود که در ادامه به هرکدام از آنها پرداخته ایم:

چسب کاشت میلگرد کپسولی

برپایه رزین پلی استری و اپوکسی وینیل استر است که درون کپسول های شیشه ای شفافی هستند و میلگرد بعد از چرخیدن در آن شکسته می شود. بعد از شکستن این جداره ی شیشه ای چسب قابل استفاده می شود. مقاومت بالایی دارند و در محیط های اسیدی و برای بولت هایی استفاده می شوند که سر آن ها مهره دار است.

چسب کارتریجی

بخاطر اجرای آسان، پرمصرف ترین نوع چسب در پروژه هاست. چسبی دو جزئی است که با گان تزریق می شود.

چسب کیلویی یا حجمی

چسبی اقتصادی است که به صورت دستی مخلوط می شود. برای حجم های بالاست منتها نیازمند دقت زیادی برای اختلاط است.

آموزش کاشت میلگرد با چسب (مرحله به مرحله)

کاشت میلگرد با چسب یک فرآیند فنی و مهم است. اجرای درست هر مرحله با مقاومت و شکست ناپذیری اتصال رابطه مستقیمی دارد. حتی استفاده از بهترین چسب کاشت میلگرد، بدون اجرای مناسب نتیجه مطلوبی نخواهد داشت.

مرحله ۱: بررسی نقشه و محاسبات فنی و مهندسی

قبل از عملیات اجرایی، باید به قطر میلگرد، عمق کاشت میلگرد، فاصله کاشت میلگردها از هم، فاصله از لبه بتن و نوع بار وارد برمیلگرد توجه کرد.معمولا عمق کاشت میلگرد ۱۰ تا ۲۰ برابر قطر میلگرد است اما مقدار دقیق آن را مهندسین مشخص می کنند.

مرحله ۲: سوراخ کاری بتن

در این مرحله، محل کاشت میلگرد در بتن سوراخ می شود، سوراخ کاری با استفاده از دریل ضربه ای یا کرگیری کاملا عمود بر سطح بتن انجام می شود. قطر سوراخ باید ۲ تا ۴ میلیمتر بزرگتر از قطر میلگرد باشد. سوراخ کاری نیاز به دقت زیادی دارد چون سوراخ ترک خورده یا نامنظم باعث کاهش استحکام اتصال می شود.

مرحله ۳: تمیزکاری سوراخ

این مرحله بسیار مهم و حیاتی است. اگر سوراخ به درستی تمیز نشود، قوی ترین چسب هم اثرگذاری لازم را ندارد و شکست می خورد. تمیزکاری اصولی شامل دمیدن هوا با پمپ دستی یا کمپرسور، برس زنی دیوار سوراخ با برس فلزی و دوباره دمیدن هوا برای خروج باقی مانده گرد و غبار می شود که این مرحله دو تا سه بار تکرار می شود.

مرحله ۴: آماده سازی چسب کاشت میلگرد

به وسیله گان یا همان تفنگ های مخصوص، تزریق چسب انجام می شود، به این صورت که حدود ده سانتی متر از چسب دور ریخته می شود تا دو جز کاملا مخلوط شوند. برای اینکه دو جزء رزین و هاردنربه درستی مخلوط شوند، استفاده از گان استاندارد ضروری است.

مرحله ۵: تزریق چسب داخل سوراخ

نازل تزریق تا عمق سوراخ وارد می شود و دوسوم حجم سوراخ را به وسیله چسب پر می کند. تزریق چسب از انتها به سمت بیرون انجام می شود. رعایت میزان استفاده از چسب بسیار مهم است، استفاده بیش از حد یا کمتر از میزان استاندارد، کیفیت اتصال را کم می کند.

مرحله ۶: قرار دادن میلگرد

حتی اگر بهترین چسب را هم استفاده کنید، کیفیت میلگرد نیز بسیار مهم است و در کاشت میلگرد تاثیرگذار است. میلگردی برای کاشت مناسب است که حداقل استانداردهای میلگرد را داشته باشد و از نظر قیمتی هم با هزینه برآورد شده عملیات ساختمانی هم خوانی داشته باشد.

میلگرد باید تمیز، بدون رطوبت و زنگ زدگی باشد و به صورت چرخشی داخل سوراخ برود تا هوای حبس شده در سوراخ خارج شود. اضافه چسب خارج شده از سوراخ تمیز می شود. باید به این نکته توجه داشت که تا زمان گیرش میلگرد نباید جابه جا شود.

مرحله ۷: زمان گیرش و عمل آمدن چسب

زمان گیرش به نوع چسب، دما و رطوبت محیط و همچنین برند چسب بستگی دارد. گیرش اولیه بین ۱۰ تا ۶۰دقیقه زمان می برد و گیرش نهایی نیازمند زمان ۲ تا ۲۴ ساعتی است.

مرحله ۸: کنترل نهایی و بارگذاری میلگرد

پس از گیرش نهایی، اتصال میلگرد از نظر ظاهری چک می شود، تست کشش انجام می شود و بعد از تایید نهایی، بارگذاری میلگرد صورت می گیرد.

 کاشت بولت چیست؟

بولت یک میله فلزیست که روی بدنه آن دندانه های مارپیچی یا رزوه وجود دارد که باعث قفل کردن و نگه داشتن اتصال می شود. کاشت بولت فرآیندی است که در آن بولت، پیچ رزوه دار یا انکر، بعد از سوراخ کاری بتن، داخل سوراخ قرار داده شده و با استفاده از چسب در بتن مهار می شود. هدف از کاشت بولت، اتصال قطعات فلزی به بتن و انتقال بار از سازه به بتن و ایجاد اتصال مستحکم بدون نیاز به بتن ریزی مجدد است.

تفاوت کاشت میلگرد و کاشت بولت

اشتباهات رایج در کاشت میلگرد:

استفاده از چسب های بی کیفیت

استفاده از میلگردهایی که استاندارد لازم را ندارند

تمیزکاری ناقص سوراخ

انتخاب قطر اشتباه سوراخ

بارگذاری میلگرد بدون پایان یافتن زمان گیرش نهایی

بی توجهی به لیبل و اطلاعات چسب کاشت میلگرد

بهترین برندهای چسب کاشت میلگرد

انتخاب برند باید براساس سازه، قطر میلگرد و شرایط محیطی باشد. بعضی برندهای مطرح بازار عبارتند از….

• هیلتی Hilti
• فیشر Fischer
• مانگو Mungo
• راول پلاگ Rawlplug

رابطه چسب کاشت میلگرد و انتخاب میلگرد مناسب

نکته ای که کمتر به آن توجه می شود این مورد است که کیفیت میلگرد به اندازه کیفیت چسب حائز اهمیت است.

میلگرد مناسب کاشت:

میلگرد آجدار استانداردی که مطابق با استاندارد A3  یا A4  و بدون زنگ زدگی شدید باشد. اگر میلگرد بی کیفیت باشد انتقال نیرو با مشکل مواجه می شود و اتصال دچار لغزش خواهد شد. به همین دلیل، خرید میلگرد استاندارد از فروشنده معتبر آهن آلات نقشی مستقیم در موفقیت و اجرای کاشت میلگرد دارد.

قیمت چسب کاشت میلگرد به چه عواملی بستگی دارد؟

مورادی که باید هنگام استعلام قیمت چسب میلگرد در نظر بگیرید عبارت است از نوع چسب( اپوکسی،پلی استر)، برند، حجم بسته بندی، ظرفیت باربری و تاریخ تولید و انقضای محصول

جمع بندی نهایی

یکی از ضروری ترین متریال های ساختمانی و صنعتی، چسب کاشت میلگرد است. انتخاب صحیح چسب، اجرای اصولی و استفاده از میلگرد با کیفیت و استاندارد، سه عنصر اساسی برای اتصال ایمن و مستحکم هستند. اگر می خواهید پروژه ای مقرون به صرفه و مقاوم اجرا کنید، کاشت میلگرد با چسب استاندارد و میلگرد مرغوب، بهترین انتخاب شما خواهد بود.
